凹陷深度的測量方法
以凹陷的弦為基準測量深度,量具為高度游標卡尺或直尺,直尺應沿氣瓶軸線放置,直尺長度應大于凹陷最大直徑的三倍,如圖B1a)所示。
以凹陷處瓶體外圓周的弧為基準測量深度,量具為弧形樣板,弧形樣板應沿圓周放置,樣板弧長應大于氣瓶周長的2/5,如圖B1b)所示。

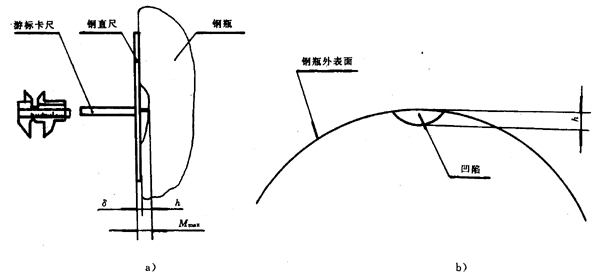

圖 B1
凹坑、磕傷、劃傷深度的測量方法
可用下面兩種方法中的任一種:
a)凹坑、磕傷、劃傷深度值以最深處為準,測量用的專用量具如圖B2所示??ò宓男兔媲拾霃脚c鋼瓶外廓相吻合,千分表的針尖插入缺陷中測量其深度,針尖的楔角應小于等于30°,半徑應小于等于0.25mm。測量過程中要定期校核千分表的讀數,以消除由于針尖磨損造成的誤差。
?

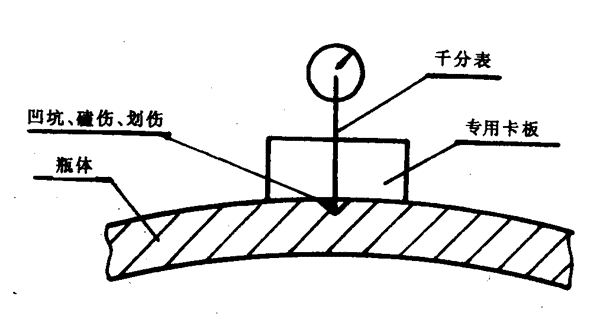

圖 B2
b)將軟鉛錘滿凹坑、磕傷、劃傷之中,取出軟鉛,用卡尺量得最大軟鉛高度即為所測深度值。
