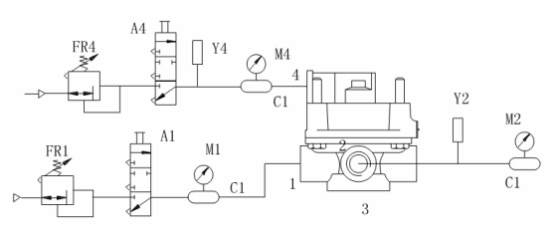

A1、A4——控制閥；
C1——1L貯氣筒；
FR1、FR4——微調閥；
M1、M2、M4——壓力表；
Y1、Y4——壓力傳感器。
非工作狀態密封性
打開控制閥A1，從被測樣品進氣口充氣至 。關閉控制閥A1截?cái)鄽庠?，穩定1min后，記錄5min內壓力表M1的壓力降。
工作狀態密封性
打開控制閥A1、A4，從被測樣品進氣口、控制口充氣至 。關閉控制閥A1、A4截?cái)鄽庠?，穩定1min后，記錄5min內壓力表M1、M2、M4的壓力降。
試驗要求：
樣品在非工作狀態下的壓力降應不大于 10kPa。
樣品在工作狀態下的壓力降應不大于 20kPa。?
