一、產品介紹：
濟南思明特科技有限公司研發的海底閥校驗臺主要用于海底閥結構及材質檢測、兩個進氣口氣密封測試氣開口測試。 設備配置有自動夾緊裝置用于夾緊被測件。系統通過氣控方式或者手動方式夾緊。測試過程中可以對閥門進行開關測試、泄漏測試、溫度循環測試和壓力卸載測試等，以驗證閥門是否符合設計要求和質量標準。
海底閥校驗臺被廣泛應用于海洋油氣開采、海洋工程建設等領域，對于保障海洋工程的安全和可靠性具有重要意義。
參考標準：API 6DSS 水下管道閥門
API 17D 水下井口設備規范
QC/T 932-2012《道路運輸液體危險貨物罐式車輛緊急切斷閥》

二、海底閥實驗臺臺技術參數
試驗介質：空氣
測試壓力：0.5Mpa
介質溫度：室溫+10-80℃
環境溫度：室溫
試驗工位：1
三、海底閥校驗臺的校驗步驟過程

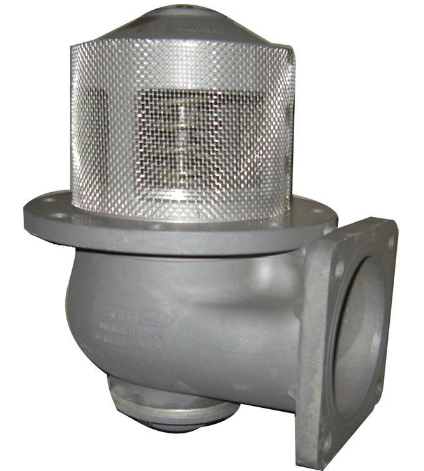

1. 結構及材質檢測：對被測閥門的材質、過濾網、彈簧進行人工檢測，符合要求進行下
一步檢測；
2. 將被測閥門放入夾裝臺，啟動夾緊系統夾緊被測閥門，第一進氣口用相匹配的工裝堵 盤密封，分別將測試氣源接入將第一進氣口和第二進氣口；
3. 第一進氣口測試： 調節進氣口測定調壓閥，將測試壓力調至 0.6Mpa，打開第二進氣 口測試開關，保壓測試 30 秒，同時觀測氣泡瓶（黑色管路）氣泡露出，有氣泡說明
試驗不合格，無氣泡則說明試驗合格，試驗結束關閉第一進氣口測試開關然后打開卸 荷閥卸荷（兩個卸荷閥均需打開）；
4. 第二進氣口測試： 調節進氣口測定調壓閥，將測試壓力調至 0.6Mpa，打開第二進氣
口測試開關，保壓測試 30 秒，同時觀測氣泡瓶（藍色管路）氣泡露出，有氣泡說明 試驗不合格，無氣泡則說明試驗合格，試驗結束關閉第二進氣口測試開關然后打開卸
荷閥卸荷（兩個卸荷閥均需打開）；
5. 氣開口測試： 確認卸荷閥均關閉，打開氣開進氣口測試開關，逐步調節氣開進氣口調
壓閥，將測試壓力從 0 慢慢調節至 0.6MPa， 同時觀察在壓力多少時氣泡瓶（黃色管 路）開始有氣泡溢出，如在 0.4~0.6MPa 范圍內開始有氣泡溢出則說明測試合格，反
之為不合格，試驗結束關閉氣開進氣口測試開關，調節氣開進氣口調壓閥，將氣開測 試壓力減壓至 0，然后打開卸荷閥卸荷。
