低溫閥的殼體試驗和密封試驗應當在常溫條件下,按下表規定進行。
閥門和低溫閥門常溫下的壓力(耐壓)試驗與密封試驗項目

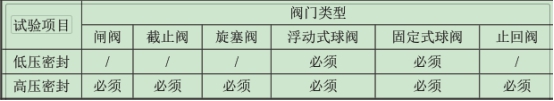

(DN≤100mm,PN≤25MPa 或 DN≥125mm,PN≤10MPa)

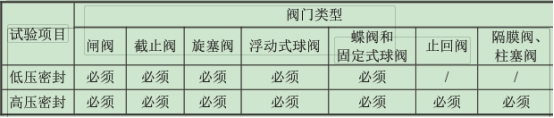

閥門和低溫閥門常溫下的壓力(耐壓)試驗與密封試驗項目 (DN≤100mm,PN>25MPa 或 DN≥125mm,PN>10MPa)
低溫閥的低溫試驗
(1)常溫試驗合格后,低溫閥進出口用有連接檢漏介質管的法蘭盲板封閉,將閥門 閥蓋以下部位放置在銘牌規定使用溫度的低溫介質保溫儲槽中,經充分冷卻后,啟閉操 作閥門,檢查低溫閥是否能正常啟閉、有無卡阻現象;
(2)低溫閥處于部分開啟位置,關閉出口端檢漏介質閥,開啟在低溫閥進口端的閥, 將閥門內充入1.0MPa 的氦氣(非液氮冷卻劑的可以用氮?dú)猓缓箨P(guān)閉低溫閥,開啟出 口端的檢漏閥,待時間為1min后,在出口端的引漏管上檢查低溫閥的泄漏;
(3)在低溫試驗時,能正常啟閉操作無卡阻,低溫時的泄漏量符合 JB/T 7749 的相 關規定。
