應使用下圖所示裝置進行試驗。裝置中的連接管及管件應與被測件所標稱的公稱尺寸相同。所使用的壓力表量程應為1.5~2倍試驗壓力,最小讀數應小于等于10Pa;所使用的流量計量程應大于等于2倍額定流量,精度不應低于2.5級。
A
說明:
1——氣源;
2——調壓器;
3——進氣閥;
4——入口壓力表;
5——被測件;
6——出口壓力表;
7——溫度計;
8——流量計;
9——排氣閥;
10——出氣口

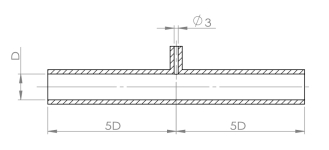

A——壓力測試三通;
D——入口側連接管內徑。
?????????????????????????
超壓自動關閉壓力試驗
按照被測件上標識的安裝方向裝好被測件,從入口通入額定進口壓力的氣體,調節排氣閥使流量達到額定流量,關閉排氣閥,緩慢調節調壓器使入口壓力升高直至被測件發生自動關閉,讀取發生自動關閉時入口壓力表讀數,并換算為標準狀態的壓力值。共試驗3次取平均值。
欠壓自動關閉壓力試驗
按照被測件上標識的安裝方向裝好被測件,從入口通入額定進口壓力的氣體,調節排氣閥使流量達到額定流量,關閉排氣閥,緩慢調節調壓器使入口壓力降低直至被測件發生自動關閉,讀取發生自動關閉時入口壓力表讀數,并換算為標準狀態的壓力值。共試驗3次取平均值。
過流自動關閉性能試驗
1 按照被測件上標識的安裝方向裝好被測件,通入額定進口壓力的氣體,緩慢調節排氣閥加大氣體流量直至被測件發生自動關閉,讀取發生自動關閉時的流量。共試驗3次取平均值并換算為標準狀態的流量;
.2復位被測件,通入額定進口壓力的氣體,調節排氣閥使流量達到額定流量,升高進口壓力至1.5倍額定進口壓力,此時不應發生過流自動關閉;
3復位被測件,從入口通入0.75倍額定進口壓力的氣體,緩慢調節排氣閥加大氣體流量,在排氣閥全開前被測件應能發生過流自動關閉。
