1管坯不準有環焊縫,允許有縱焊縫,縱焊縫條數應符合下表的規定,且相鄰縱焊縫的間距應大于200mm。
管坯縱焊縫條數
公稱尺寸 DN |
縱焊縫條數 |
≤250 |
≤1 |
>250~260 |
≤2 |
>600~800 |
≤3 |
2管坯縱焊縫的焊接方法,可采用自動氬弧焊、等離子焊、激光焊或電子束焊;其焊縫表面一般應呈銀白色、金黃色,也可呈淺藍色;管坯縱焊縫的凹陷及余高不應超過壁厚的10%。3波紋管的成形方法,可采用液壓成形、聚氨酯成形、旋壓成型或機械脹形。

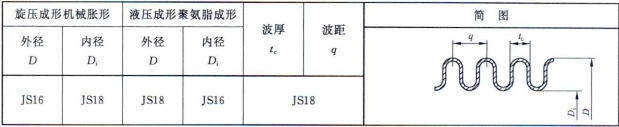

4 波紋管的極限偏差如下圖
5 波紋管表面不應有裂紋、尖角折疊、剝層、夾雜、焊渣、氧化皮、銹斑、凹坑缺陷,也不應有深度大于壁厚的壓痕或深度大于壁厚下偏差的劃痕。對于不大于壁厚下偏差的劃痕,應給予修磨。
6軟管采用的波紋管允許由多段波紋管串接而成,此時波紋管之間允許有環焊縫。
7網套編織通常采用在波紋管外機器編織,也可采用手工編織或套網。
8波紋管與波紋管、波紋管與接管、波紋管與網套、接管與網套連接環焊縫的焊接方法,可采用氬弧焊、等離子焊或者硬釬焊。
9焊縫同一部位的補焊次數不應超過2次。
更多試驗機參考思明特網站。
