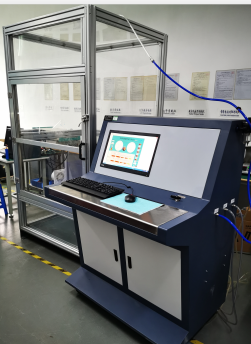

一、產品介紹：
濟南思明特科技有限公司研發的EGR閥流量測試臺用于測量輕型提升閥、中型提升閥閥、重型提升閥、重型機蝶閥、智能閥等EGR閥系列產品流量特性的設備。EGR閥進出氣管路上都有單獨的閥門，管路及安裝EGR閥的接口直徑不小于55mm,采用可快速連接的卡盤卡箍結構便于拆裝；測試壓差的傳感器位置緊臨測試件，測試件安裝方式為實際裝機使用安裝方向，并以最大測試件為基準預留空間，測試時EGR閥固定不動。
二、EGR閥流量測試臺特點
具有以下安全裝置：有緊急停機按鈕、遇故障能夠自動停機并報警，顯示停機報警原因。
壓差、閥開度、某一開度保持時間，閥開度——保持時間至少可以設置30點一一對應數據；具備配方選擇和存在功能，可以存儲至少10個配方。
自動測量功能：在設定的壓差值下，按照閥開度——保持時間曲線自動測量某一開度的流量值，并記錄開度——流量數據、描繪流量特性曲線。
計算機數據采集處理：記錄并存儲閥開度——流量試驗數據；參數能實時顯示；能以excel形式自動保存試驗結果，并可通過U盤等可移動存儲介質拷貝試驗報表。
三、EGR閥流量測試臺參數
氣壓：0.1MPa
EGR閥進出氣口壓差：0.3~8Kpa范圍內連續可調，主要檢測點ΔP=5Kpa、ΔP=6.67Kpa、ΔP=0.4Kpa
環境溫度：18-28℃
流量范圍：不小于3360L/min
測試內容：根據實驗要求，測量閥門在不同開度下對應的氣體流量值。
傳感器精度： ±0.5%·FS
測試件最大尺寸：300L *150W * 150H mm
同時測試件數量：1件 ??(總測試件容積：≤13L)
整體機構：盡可能選擇標準的型材框架
