尼龍管振動試驗是指評定尼龍管在預期的使用環境中抗振能力而對受振動的實物或模型進行的試驗。
被測件:三根管接頭間長度大約460mm的管總成。
試驗步驟:

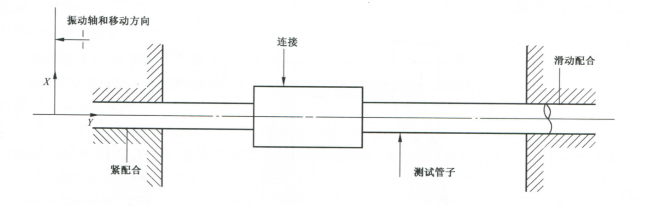

在每根測試件的兩端如圖所示的扭矩裝好接頭體,擰緊螺母。
將測試件水平裝在振動試驗機上,使一端保持固定,另一端以每分鐘10Hz±0.3Hz的頻率振動,振幅為12mm。
使環境溫度在100℃±2℃,在大氣壓狀態下振動25萬次;然后溫度降至-40℃±2℃,在大氣壓下振動25萬次;然后溫度升到100℃±2℃,在0.827Mpa的壓力條件下振動25萬次;然后溫度降至-40℃±2℃,在0.827Mpa的壓力條件下振動25萬次;試驗結束后評價測試件是否有泄漏現象。
取下測試件,堵住振動短接頭,將試樣裝入密封試驗儀中,使振動端接頭完全浸入液體介質中。
向測試件內加壓氮?dú)獾?.980Mpa,分別在100℃±2℃和-40℃±2℃溫度下的密封性測試,檢查是否存在螺母松動和測試件泄漏現象。
